Produkty · Pneumatické ventily

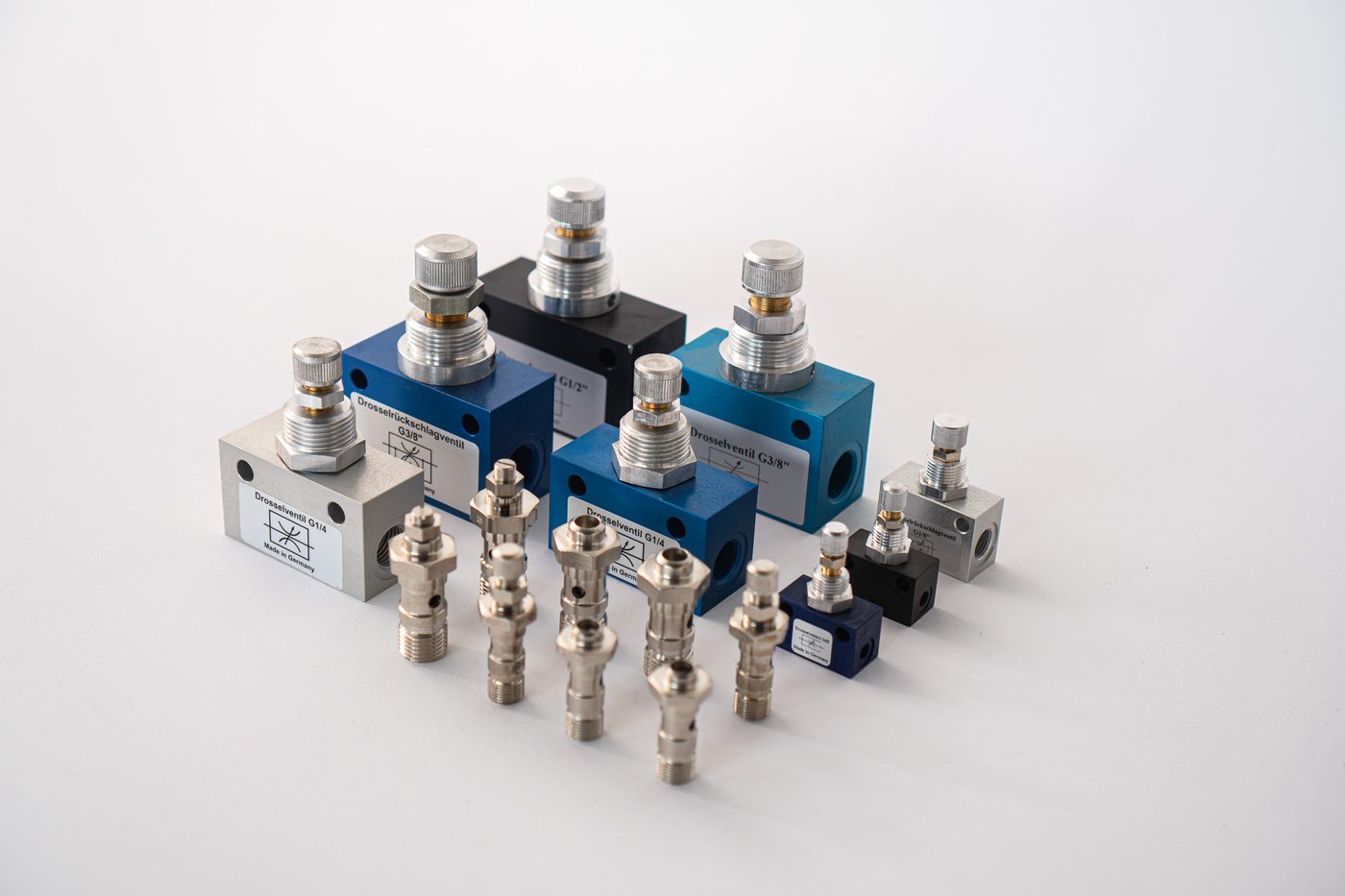

Zpětné a škrticí ventily
Ventily s dutým šroubem, blokové a zpětné ventily. Přesné řídicí komponenty pro pneumatické systémy — k dispozici v různých konstrukčních provedeních, s pojistnou maticí, prstencovým kusem nebo prstencovým nástrčným připojením.
Škrcení · zpětný ventil
mosaz poniklovaná
M5 – G½"
0,2 – 10 bar
| Fotografie | Provedení | Typ / řada | Připojení / závit |
Vlastnosti / použití | Varianty / velikosti |
|---|---|---|---|---|---|
 |

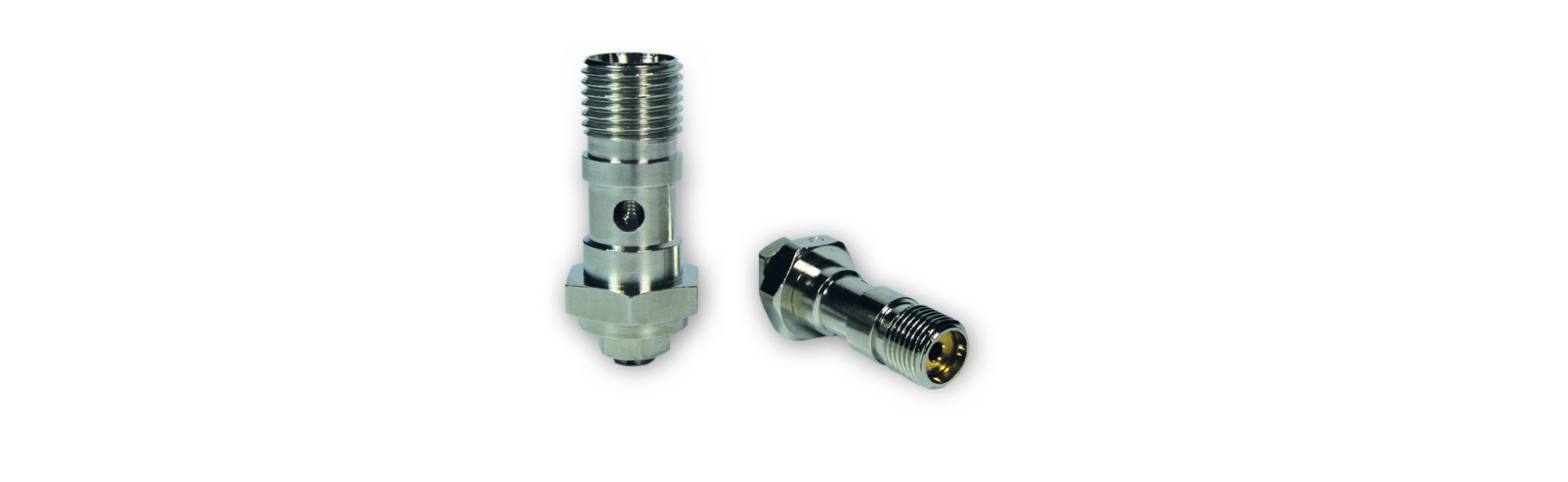

Ventil s dutým šroubem | DVH, DRVH | M5 – G½" | Škrticí a škrticí zpětné ventily v provedení s dutým šroubem. Lze je montovat přímo na válce nebo ventily, nastavitelné o 360°. Teplotní rozsah −20 °C až +80 °C. | Další varianty a velikosti najdete v katalogu produktů. |
 |

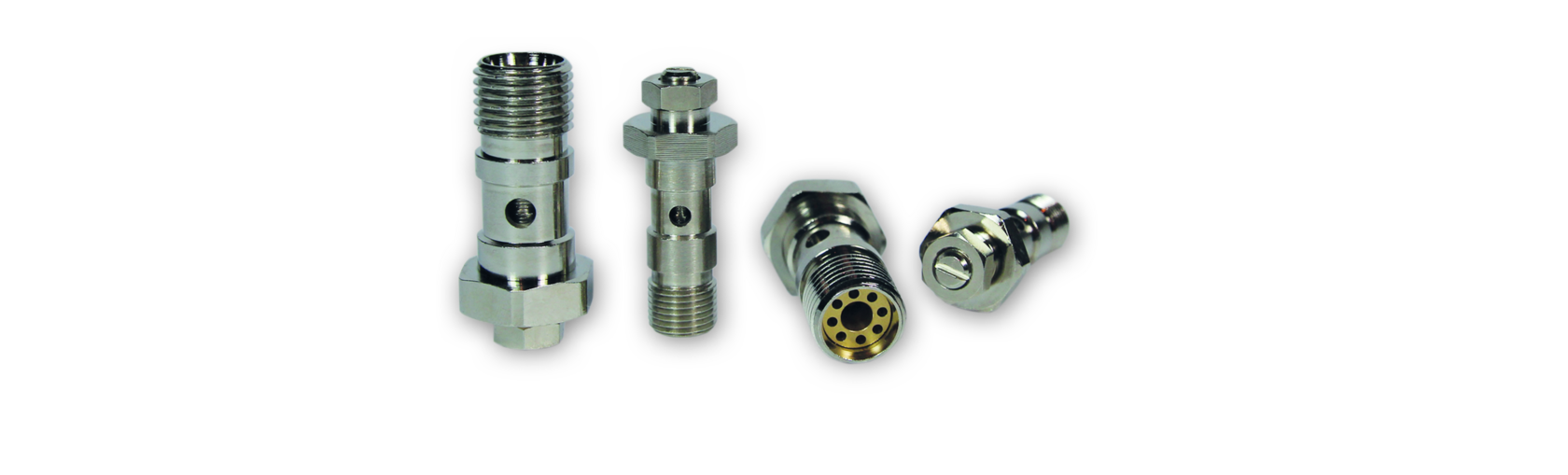

Ventil s dutým šroubem s pojistnou maticí | DVH-K, DVH-KR | M5 – G½" | S pojistnou maticí (SW2) pro zajištění nastavení škrcení — zabraňuje neúmyslnému přestavení. Varianta KR navíc s rýhovanou krytkou pro seřízení bez nářadí. | Další varianty a velikosti najdete v katalogu produktů. |
 |

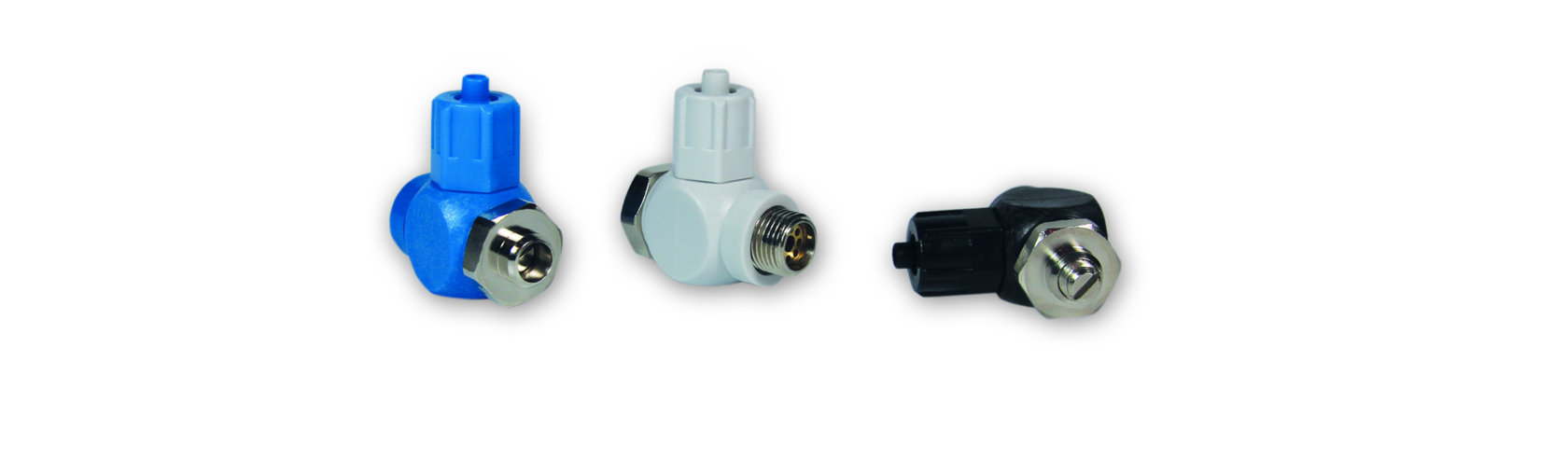

Ventil s dutým šroubem s prstencovým kusem | DV-R, DRV-R | G⅛" – G½" | Škrticí a škrticí zpětné ventily k zašroubování do stávajících šroubení s prstencovým kusem — kompaktní integrace do pneumatických obvodů. Velikosti hadic 6 – 12 mm. | Další varianty a velikosti najdete v katalogu produktů. |
 |

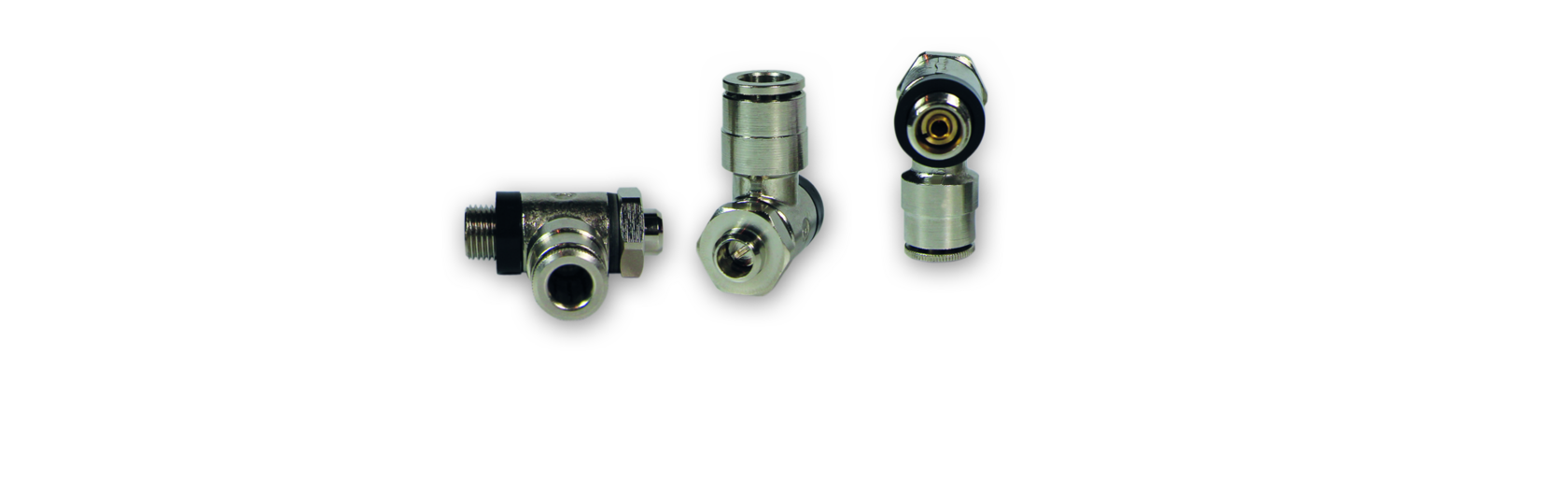

Ventil s dutým šroubem s prstencovým nástrčným připojením | DVH-PI | M5 – G¼" | Varianta Push-In pro rychlé připojení bez nářadí — ideální pro zkrácení montážních časů v sériové výrobě. Hadice AD 4 – 10 mm. | Další varianty a velikosti najdete v katalogu produktů. |
 |

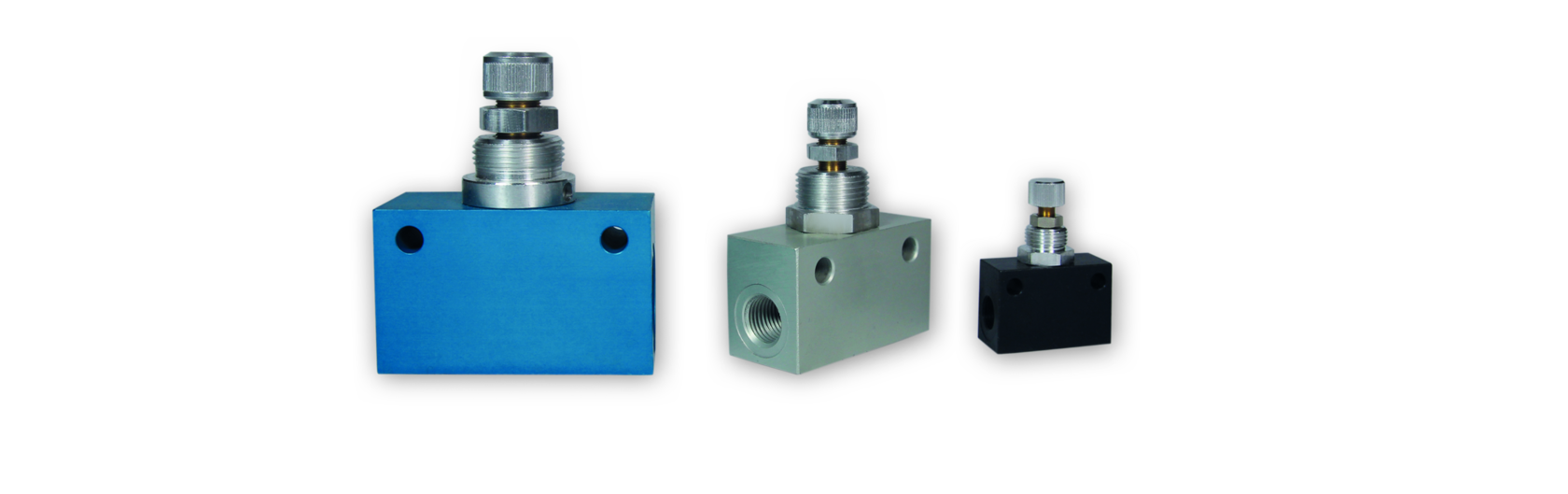

Blokový ventil | DV, DRV | G⅛" – G½" | Univerzálně použitelné blokové ventily s vnitřním závitem na obou stranách — pro integraci do složitých pneumatických obvodů. DV = čistě škrticí ventil, DRV = s dodatečnou zpětnou funkcí. | Další varianty a velikosti najdete v katalogu produktů. |
 |

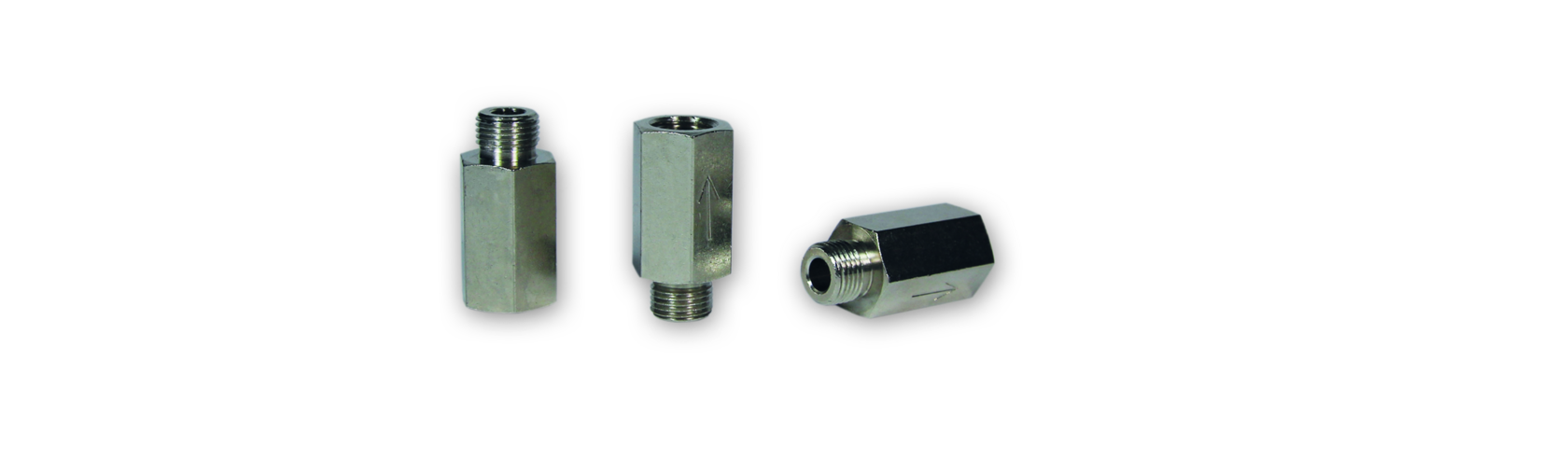

Zpětný ventil | RV | G⅛" – G½" | Pouze zpětná funkce — zabraňuje zpětnému proudění v pneumatických a hydraulických vedeních. Otevírací tlak 0,1 – 0,3 bar, těsnost podle ISO 6358. | Další varianty a velikosti najdete v katalogu produktů. |
 |

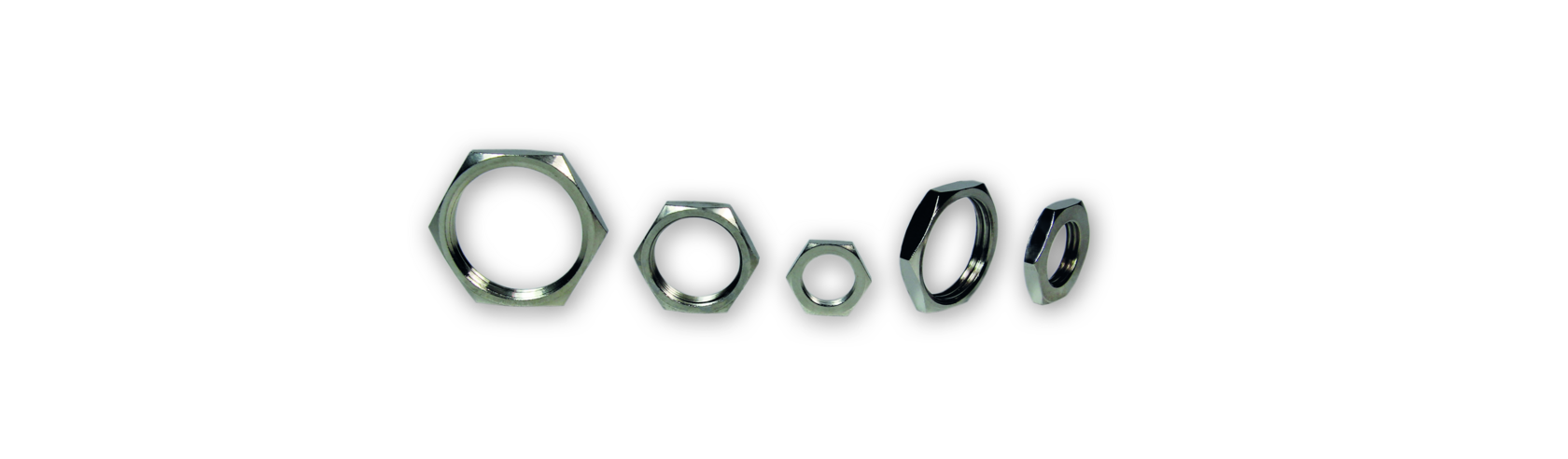

Upevňovací matice | — | G⅛" – G½" | Upevňovací matice jako příslušenství pro přepážková šroubení — bezpečné upevnění průchodů stěnami a skříněmi. | Další varianty a velikosti najdete v katalogu produktů. |
Materiál a rozsah tlaku
Všechny ventily z poniklované mosazi, s těsněními NBR/Vulkollan, těsnicím kroužkem z PVC a distančním kroužkem z POM. Rozsah tlaku pmin 0,2 bar – pmax 10 bar, jmenovitý tlak 6 bar.
Speciální provedení, odlišné materiály, závity a velikosti na vyžádání.
